// Le WaterCooling de Doc Savage IV //

Article écrit par : Doc Savage // le 09/05/2004

Temps nécessaire pour le montage : étalé sur plusieurs jours.

Nous y voilà enfin ! La quatrième partie de mon mod, depuis le temps que je vous en parle. Et pour commencer ce nouvel article, nous allons directement attaquer avec ma nouvelle jupe en alu :) . En effet, mes anciennes jupes en carton étaient juste là pour tester le radiateur. Et puis, j'ai changé les ventilateurs, pour passer à du 120mm, qui pour un bruit égal brassera plus d'air. Donc une nouvelle jupe fût montée. Le choix de l'aluminum est très simple, j'en ai récupéré une plaque chez mon grand-père ;) .

La plaque a d'abord était poncée une première fois, pour enlever les quelques crasses. Ensuite, découpée au dremel-like ;) pliée à la main, et assemblée avec de la soudure à froid. Une fois la jupe montée, je l'ai de nouveau poncée à l'eau cette fois-ci, et passée du mirror pour une finition impeccable :) . Enfin, je l'ai percée, pour y monter les équerres, afin de pouvoir l'assembler facilement avec mon boîtier. Et voici le résultat :

Je suis assez content de moi ! D'autant plus que c'est la première fois que je travaillais de l'alu. Sur la photo, on aperçoit encore les soudures à froid, mais une fois monté on ne voit plus rien et c'est très solide ;) .

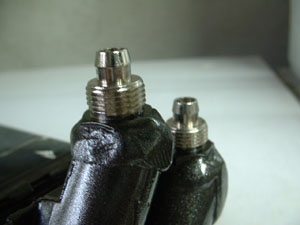

Et voilà le nouveau réservoir. Pour ce qui ont suivi les news, vous aurez remarqué, que j'ai changé les embouts pour du 6/8. Finalement, c'est vite fait, il n'y a aucune fuite et ça fait beaucoup plus propre.

Alors ça c'est le truc plutôt polémique : le placement de la sonde ! Bon, déjà on oublie la sonde de la carte mère, la plupart du temps c'est faussé. Reste donc l'emploi d'une sonde externe. Après investigation (sur le forum de nokytech surtout) il faudrait retenir la position à côté du core avec le bout de la sonde coupé pour un contact optimal. La solution de la placer sous le processeur serait mauvaise, dû au manque d'air dans l'espace entre le socket et le processeur, et à l'influence du PCB de la carte mère qui fausserait les températures (il suffirait de refroidir les mosfets de la carte mère pour gagner entre 5 et 10°C !). Et puis c'est vrai, c'est la température du core qui nous intéresse pas celle sous le processeur ! Donc, c'est avec ce placement de sonde que les températures ont été relevées.

Une grille a été montée à l'avant, pour permettre à l'air de rentrer. Le résultat me satisfait, ça lui donne un look de pc de compétition ;) . Les trous rectangulaires qu'on aperçoit derrière la grille, sont d'origine sur le boîtier, car une partie de la façade est détachable. Comme ça, on charcute pas tout et le résultat est plus propre.

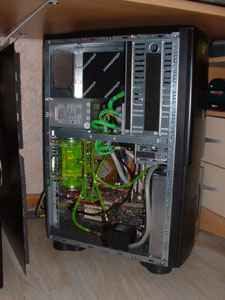

Et voilà le résultat une fois tout le matériel monté ! J'ai rangé les câbles au maximum histoire d'avoir un intérieur sympa (j'ai notament gaîné mon alimentation). Une découpe étant prévue sur la porte latérale, autant avoir le minimum de boxon là-dedans ;) .



La photo du haut montre seulement les leds UV en action. Alors que les deux autres photos, en-dessous, donne un aperçu avec les leds UV plus le néon UV. Je suis assez satisfait de l'éclairage, en réalité ça flash d'avantage. Tout ça me motive encore plus pour découper mon boîtier ;) .

Et pour conclure cet article, je me dois de vous parler des perfomances du système. Il faut savoir que je fais marcher le tout avec les deux 120mm en 5V. Mais j'ai installé un rhéobus (Zalman ZM-MFC1) pour faire varier leur vitesse en cas de canicule ;) .

Au repos: 38°C
En pleine charge : 41°C

Ces températures varient aussi avec la température ambiante de ma chambre, en effet je suis déjà descendu à 35°C au repos et à 40°C en pleine charge. C'est une moyenne des valeurs le plus souvent relevées.

En espérant que cet article vous ait plu, on se retrouve prochainement pour la découpe de la porte latérale de mon boîtier :) .
