// Attache waterblock AMD - Aquarius France //

Article écrit par : Pr Morton Golgoï // le 25/01/2003

Temps nécessaire : ~1h30





Voici enfin venu l'article qui va vous permettre de tirer toute la quintessence de votre kit aquarius et vous révéler sa vraie personnalité....
Ci-dessus le plan complet de l'attache développée et testée pour vous depuis quelques temps par le staff d'Aquarius-France.
Toute simple à réaliser pour qui est un minimum bricoleur essayez vous n'en reviendrez pas.....

Matériel nécessaire :

* Lexan épaisseur 8mm (au pire plexiglas beaucoup plus problématique à travailler) une chute suffira largement les dimensions nécessaires 80mm X 50mm

* Vis et écrous en plastique Ø6 (si vous ne trouvez pas vous pouvez faire la même chose en métal il faudra juste faire plus attention au serrage de l'ensemble....)

* La mousse, les tiges, les écrous et la partie arrière de l'attache P4

* Scie sauteuse // Perceuse // Foret Ø5 // Taraud Ø6 // De la patience ;)

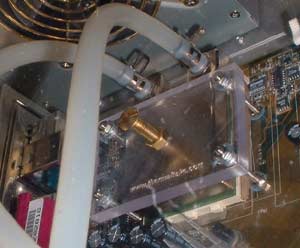

Voilà une petite vue du résultat final histoire de vous montrer à quoi ça va ressembler plus joli que ce pauvre clip Amd d'origine non ??? ;) Mon attache est le tout premier prototype fonctionnel c'est pour cette raison qu'elle n'est pas réalisée en lexan comme indiqué plus haut mais en laiton perso j'aime bien aussi ce petit coté doré ouahouuu ça brille ;)





Etapes de la réalisation :

Tracez grâce au plan ci contre les dimensions sur votre morceau de lexan (80x50) Coupez votre plaque à l'aide de la scie sauteuse en prenant bien soin auparavant de l'immobiliser correctement (établi etc..) .....
Une fois cette petite formalité effectuée polissez éventuellement les côtés avec du papier de verre à l'eau histoire que ça soit plus clean ;)

Tracez les diagonales de votre morceau précédemment découpé puis percez les 4 trous ø 5mm aux extrémités...
Faites de même pour le trou du milieu percez ø5 mm.

A l'aide d'un taraud de 6mm, taraudez le trou du milieu, n'hésitez pas à passer votre taraud à plusieurs reprises pour que le pas de vis soit bien marqué...
Votre attache est maintenant terminée simple non... Nous allons maintenant voir le montage.




Le Montage :

Nous allons utiliser pour la partie arrière l'attache au format P4...
Pour cela nous nous conformerons à ce qui est indiqué dans le manuel de votre kit à la partie P4 !!!! ;)




A l'arrière de votre carte mère présentez l'isolant noir en forme de "H" et enlevez la mousse pour découvrir les 4 petits trous les plus au centre. Faites les correspondre avec les 4 trous de votre carte mère Amd se trouvant autour du socket...

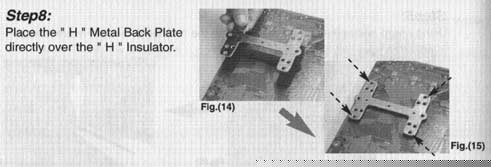

Présentez une des plaques métalliques en "H" fournies avec le kit par dessus la mousse isolante précédemment mise en situation.




Insérez les vis fournies dans les 4 trous les plus au centre...




Vous pouvez sur cette vue apercevoir l'avant de la carte mère avec les 4 vis qui dépassent de l'arrière...




Insérez les 4 petites rondelles en plastique puis amenez les en contact avec le pcb.

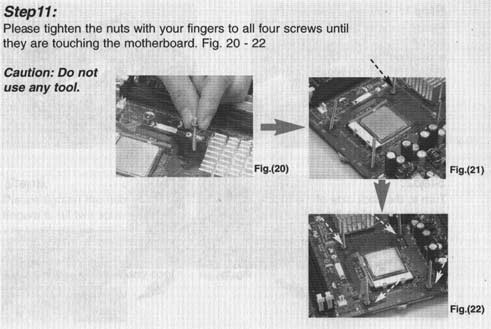

Il est temps de serrer les écrous "à la main" sans vous aidez d'outils et de les amener au contact des rondelles en plastique.
Vérifiez que le tout est solidement fixé...




Vissez un écrou ø6 en plastique sur la vis de la même matière...
Vissez l'ensemble au milieu de votre attache faites légèrement dépasser la vis à l'arrière...
Présentez le waterblock sur votre cpu en prenant soin au centrage de celui-ci.
Il est temps de mettre votre oeuvre en place, en le glissant sur les 4 vis vous pouvez ajouter éventuellement 4 rondelles. Approchez délicatement (pour l'instant) les 4 écrous au contact de l'attache...




Attention étape critique :

C'est ici que va se jouer l'essentiel des performances il s'agit de serrer "assez" mais pas "trop" pour ne pas risquer de casser le core de votre cpu ou de briser votre carte mère en morceau....
Personnellement je n'ai jamais eu de soucis de ce type mais je sais que c'est arrivé a certains alors allez y doucement si vous n'êtes pas trop sur de vous....

Quelques conseils :


Utilisez une clé ø5 et serrez les écrous en "croix" commencez par celui en haut à gauche puis celui en bas à droite, puis en haut à droite et pour finir celui en bas à gauche ceci permet de mieux répartir les forces....
Repérez le nombre de tours que vous faites et faites de même pour "tous les écrous" toujours cette histoire de répartition de la force de serrage.... ;)
Allez y au feeling c'est à vous de sentir les choses.... Mieux vaut ne pas serrer assez allumez le pc contrôlez la température dans le bios et si "c'est trop chaud" vous resserrez de 2 tours tous les écrous par exemple... au lieu de trop serrer l'ensemble la 1ère fois et de risquer de faire une bourde...
Pour ajuster le tout et terminer la fixation jouez avec la vis centrale....

Voilà vous avez maintenant tous les éléments en mains pour décupler les perfs de votre aquarius² ce montage tourne sans problèmes depuis 6 mois chez moi et depuis peu chez le Doc Savage tout aussi bien, alors pas de préjugés si vous avez un aquarius² que vous estimez que ce kit "c'est de la merde" comme je l'ai entendu dire des centaines de fois et bien essayez, ça ne vous coûtera presque rien si ce n'est un peu de temps et je vous promet qu'on en reparlera.....

Si cet article vous a rendu service, a transcendé votre aq² et que vous êtes devenu un "grand gourou" de l'aquarius n'hésitez pas à parler de notre site à vos amis waterkewleurs ;) , à nous envoyer un petit mail (ça fait toujours plaisir ;) pour nous faire partager votre expérience et encore mieux de rédiger un petit article présentant votre config et vos modifs...

N'oubliez pas qu'Internet et un formidable espace de savoir et d'échange avant tout alors faites perdurer cet esprit ;-) merci par avance pour nous mais aussi pour vous tous....
